200mAh/g，这是主流的充电锂电池比容量。

1200mAh/g，这是最新的“食盐”可充电电池比容量。

能量密度直接提升了6倍！

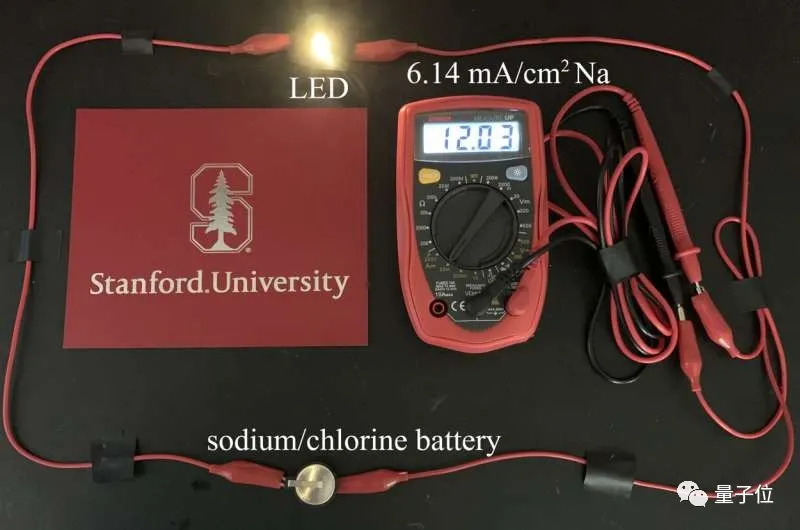

这就是斯坦福团队最新的Na/Cl2和Li/Cl2可充电池：

它可以在1200mAh/g的比容量下可逆循环，平均库仑效率大于99%。

而首次放电比容量更是可以达到2800mAh/g。

这篇Nature刊发的电池新研究，作者团队尽是中国面孔。

其中，共同一作是斯坦福大学朱冠舟博士、西南交通大学田馨博士。

正极高微孔碳，负极钠或锂

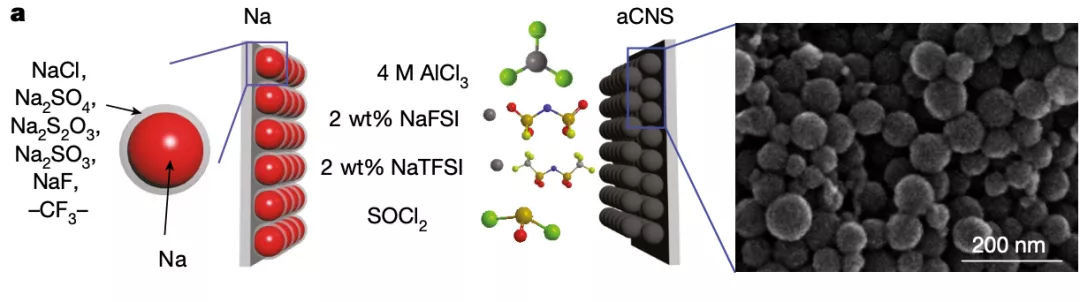

这一电池的正极为高微孔碳（aCNS），负极则为钠或锂。

起始电解质则由溶解在氯化亚砜（SOCl2）中的氯化铝、氟化物添加剂组成。

其中高微孔碳是一种具有纳米球（Nanosphere）结构的碳材料，充满了许多超细微孔，能够吸收大量的氯分子并将其存储起来。

朱冠舟博士表示：

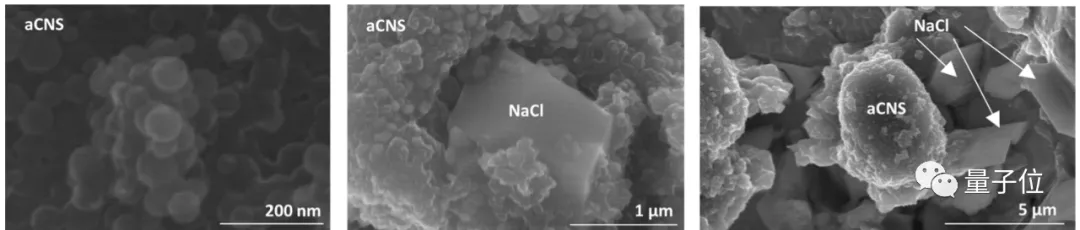

当电池充电时，氯分子被捕获并保存在碳纳米球的微孔中；放电时，再将氯转化为氯化钠。

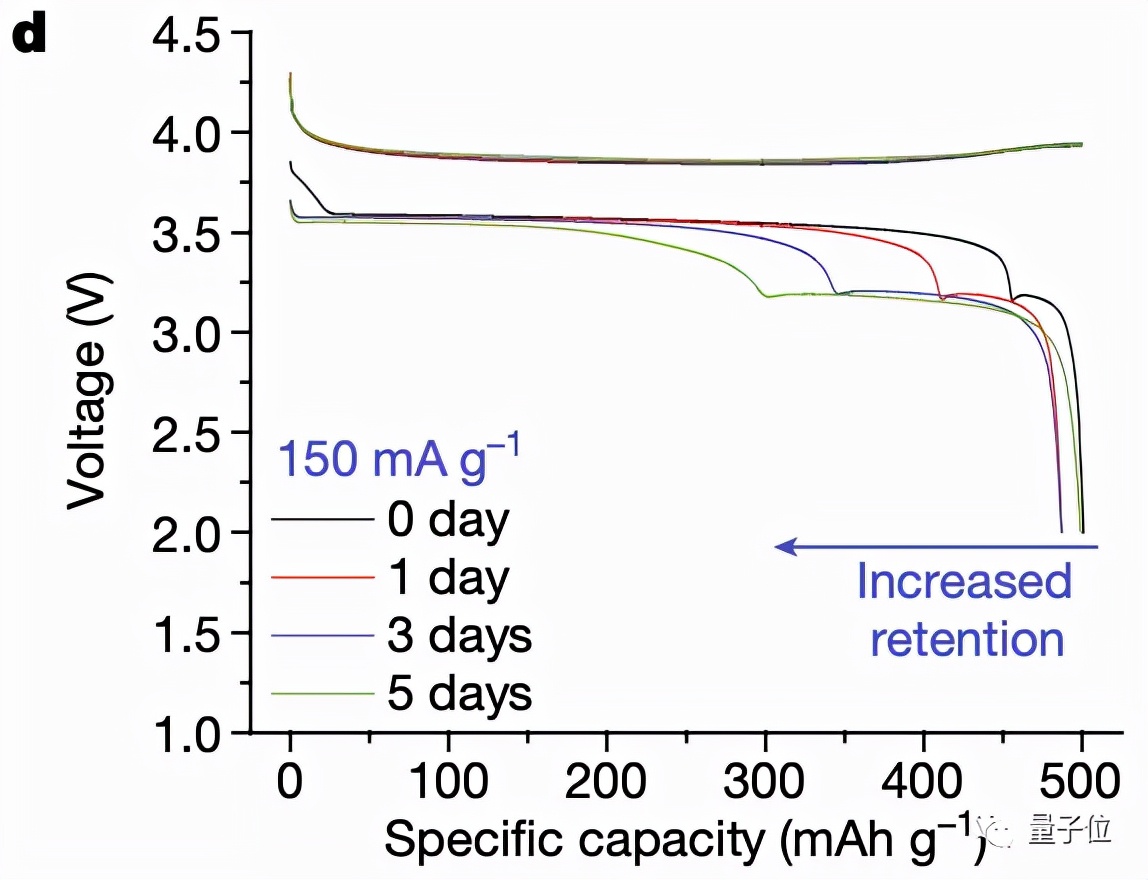

△Na/Cl2电池的充放电曲线

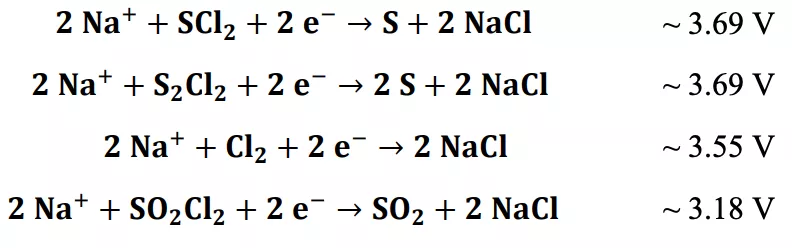

这种氯化锂或氯化钠与氯之间的氧化还原，就是促成电池可逆容量的主要反应：

这种氧化还原作用为正极提供了可充电性，而掺有碱氟化物（alkali-fluoride-doped）的碱氯（alkali-chloride）固体电解质则稳定了负极。

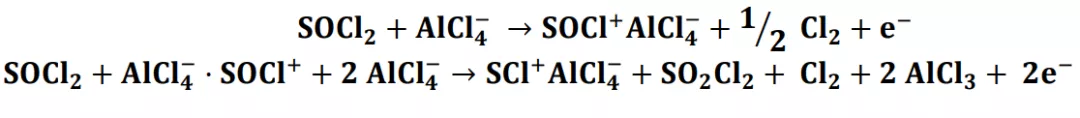

在放电时，SOCl2电池在氧化/充电阶段的各种产物都随之减少：

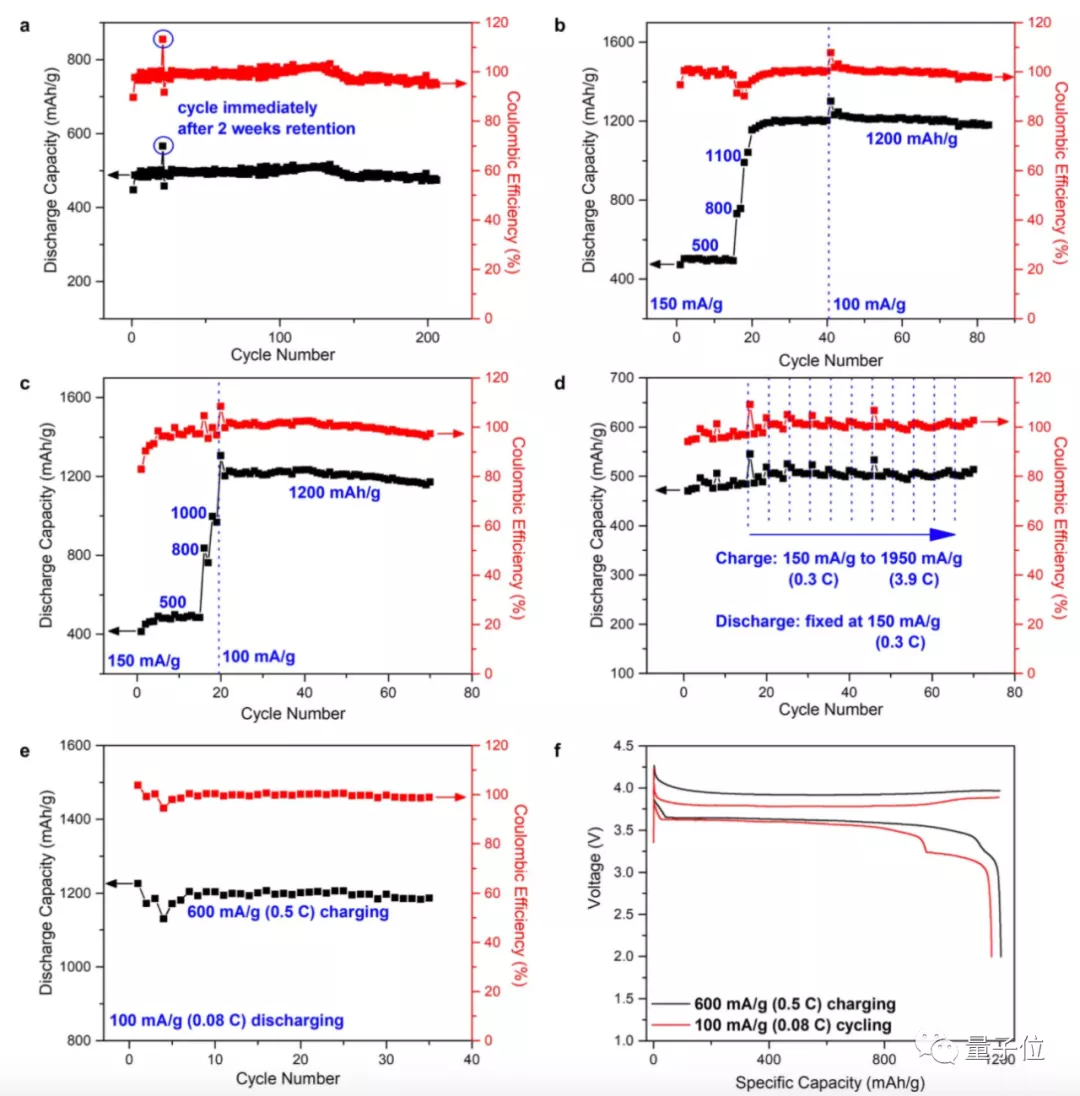

实验结果最后表明，在3.5v的放电电压和每克1200mAh的容量下，电池能够超过200次循环。

其库仑效率可以大于99%，而能量效率（放电容量与每次循环充电容量输入的比值）也大于90%。

在首次放电时，电池比容量可达到2800mAh/g，平均放电电压约为3.2V。

偶然的契机：可逆化学反应

事实上，研究团队并不是一开始就瞄准了可充电的Na/Cl2和Li/Cl2电池来研究的。

他们一开始只是想利用氯化亚砜 （Thionyl chloride）来改进现有的电池技术。

转机则发生在他们早期的一场关于氯和氯化钠的实验中。

在这场实验里，斯坦福大学的研究人员发现，当一种化学物质向另一种化学物质的转化以某种方式稳定下来时，会产生一些可充电性。

我们至少花了一年时间才意识到发生了什么。

斯坦福大学教授戴宏杰说。

接下来的几年里，团队开始研究可逆化学反应，并对电池正极材料进行了多种实验。

最终，他们选取了具有纳米球结构的多孔碳材料制成电极，提高了效率。

研究团队表示，他们的最高目标是让电动汽车能够行驶现有平均距离的六倍远，或者让手机充一次电就能玩一周。

像卫星遥感器这种根本无法频繁充电的设备，就更是高性能充电电池未来的受益者。

许多电池电量耗尽的卫星只能漂浮在轨道上，无法再次使用。

如果未来的卫星配备寿命更长的可充电电池，比如太阳能充电池，那么卫星的寿命也将被一并延长。

团队介绍

论文一作朱冠舟博士斯坦福大学化学系博士生，主要研究为高容量和高能量密度电池等领域。

共同一作田馨博士来自西南交通大学，主要研究纳米功能材料的合成制备、性能调控等领域。

通讯作者戴宏杰本科毕业于清华大学，现在坦福大学化学系任教授。

他曾在2016年被选为美国国家科学院院士，是纳米管领域的领军人物。

论文地址：
https://www.nature.com/articles/s41586-021-03757-z

参考链接：
[1]https://techxplore.com/news/2021-08-rechargeable-batteries.html
[2]https://www.sciencetimes.com/articles/33071/20210826/electronic-vehicles-powered-rechargeable-batteries-travel-farther-without-recharge-re.htm
