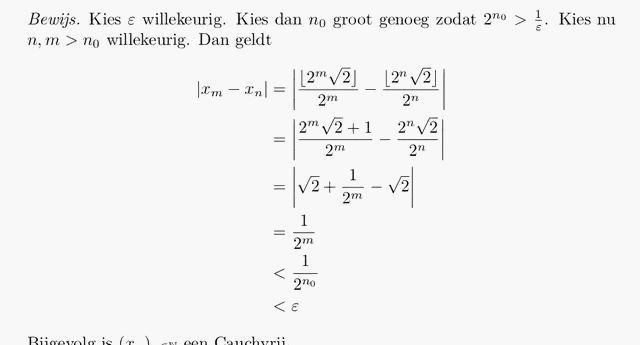

之前，我们介绍了一位神奇的本科生，他在数学课上用Vim+LaTeX，全程手打出1700页课堂笔记，速度直追老师的板书。

现在，这位Gilles小哥又开课了，上次他只教了大家手打公式的方法，这次他展示了数学笔记里的画图技巧。

他用到的神器是Inkscape+LaTeX，再加上自定义的快捷键，一个Ctrl+F，直接完成原来的六个步骤。

让你在电脑上画图也能追得上老师。

无论是复分析、微分几何、电动力学，还是小哥目前正在准备的椭圆曲线毕业论文，都能用这些神器轻松搞定。

为何选择Inkscape

小哥说，其实不用图形软件，他也能画图。

给LaTeX文档添加图形可以用TikZ。用TikZ绘制一个向量A的图形只需要5行代码：

\begin{tikzpicture}
\coordinate (A) at (1, 3);
\draw[thick, ->] (0, 0) — (A);
\node[above right] at (A) };
\end{tikzpicture}

运行以上代码就画出矢量A的图形。（注，A应等于(1,3) ,原文错误。）

TikZ优点是绘制图形只需要写代码。但是它的缺点也在于此，因为是代码所以无法实时看到图像，运行代码的速度也会比较慢。

因此，用一个能实时绘图的软件Inkscape比TikZ方便很多。

Inkscape是一个开源的矢量图形编辑器，Linux、Windows、Mac平台都可以使用。虽然比Adobe Illustrator功能少，但是胜在免费。

图形软件Inkscape与LaTeX代码并不冲突，Inkscape仍具有LaTeX的排版功能。

下面开始介绍如何把Inkscape和LaTeX两件武器结合起来。

TikZ优点是绘制图形只需要写代码。但是它的缺点也在于此，因为是代码所以无法实时看到图像，运行代码的速度也会比较慢。

因此，用一个能实时绘图的软件Inkscape比TikZ方便很多。

Inkscape是一个开源的矢量图形编辑器，Linux、Windows、Mac平台都可以使用。虽然比Adobe Illustrator功能少，但是胜在免费。

图形软件Inkscape与LaTeX代码并不冲突，Inkscape仍具有LaTeX的排版功能。

下面开始介绍如何把Inkscape和LaTeX两件武器结合起来。

给LaTeX文档加上图形

Inkscape可以选择使用LaTeX渲染图形中的文本，只需在保存时把图形导出为pdf和LaTeX文件。

其中，pdf文档包含剥离了文字的图形，LaTeX文件则包含了将文字放在正确位置所需的代码。

如果我们要在LaTeX中插入下面这张图：

需要转到“文件”→“另存为”，选择pdf作为扩展名。然后点击保存，会弹出以下对话框：

选择“Omit text in PDF and create LaTeX file”（在pdf中省略文本并创建LaTeX文件），将图形保存为pdf+LaTeX。

假设生成的文件都存储在figures文件夹下，最后生成的目录应该像这样：

figures/
    figure1.pdf_tex
    figure1.svg
    figure1.pdf

要在LaTeX文档中插入Inkscape图形，只要在开头加入以下代码：

\usepackage{import}
\usepackage{xifthen}
\usepackage{pdfpages}
\usepackage{transparent}

\newcommand{\incfig}[1]{%
\def\svgwidth{\columnwidth}
\import{./figures/}{#1.pdf_tex}
}

假设图形的路径是figures/riemmans-theorem.svg，输入以下代码将图片插入文档中：

\begin{figure}[ht]
\centering
\incfig{riemmans-theorem}
\caption{Riemmans theorem}
\label{fig:riemmans-theorem}
\end{figure}

编译上面的文档，就获得插入图形的LaTeX排版结果：

上面的图形文本由LaTeX渲染，可以根据需求更改字体，图形也会相应地更新：

也就是说用Inkscape绘制的图形，仍然保留的LaTeX的排版功能

快速创建包含图形的LaTeX文档

上面的步骤显然过于繁琐，如果在做课堂笔记的时候，急急忙忙打开Inkscape，搜索目录在插入图形，肯定是跟不上节奏的。

要知道Gilles小哥可是能同步跟上老师板书的大神，所以他还有“快捷方式”的秘技。

Gilles用一个自定义的Ctrl+F快捷键，把上面的步骤简化为一键搞定。

Ctrl+F背后的脚本应该满足下面六个要求：

1、根据LaTeX文件的位置查找图形目录；

2、然后检查是否存在具有相同名称的图形（与pdf_tex文件同名的svg文件）；

3、如果没有同名文件，图形模板将被复制到图形目录下；

4、将包含图形标题的当前行替换为插入图形的LaTeX代码；

5、在Inkscape中打开新图；

6、设置文件观察器，每当通过按下Ctrl+S将图形保存为svg文件时，也自动保存为pdf+LaTeX，让之前的保存对话框不再弹出。

Gilles已经给出了在VimTeX中的设置：

inoremap <C-f> <Esc>: silent exec '.!inkscape-figures create "'.getline('.').'" "'.b:vimtex.root.'/figures/"'<CR><CR>:w<CR>

nnoremap <C-f> : silent exec '!inkscape-figures edit "'.b:vimtex.root.'/figures/" > /dev/null 2>&1 &'<CR><CR>:redraw!<CR>下面感受一下实际效果：

下面感受一下实际效果：

按下Ctrl+F，LaTeX开头插入图形的代码部分自动完成。

如果想编辑一个图形，可以按下Ctrl+F打开一个选择对话框，搜索当前文档中的图形。选择其中一个后，它会显示Inkscape中的图形。保存图形时，会将插入图形的代码复制到剪贴板。

这些快捷方式使得添加和打开图形变得轻而易举，不必记每次手动将图形保存为pdf+LaTeX格式。具体的脚本可以去GitHub项目页下载，地址附在文末。

绘制图形

小哥说，在大多数情况下，用Inkscape来绘制图形，要比使用TikZ要快得多。

但是与手工绘制相比，还是要慢很多，就算用上Inkscape内置的快捷方式能够加快速度，但也很难达到目标。

因此，小哥用Python编写了一个定制的快捷方式管理器，来完全控制每个按键的“解释”方式。

他说，这给自己画图带来了很大的灵活性。

绘制形状

从Inkscape内置的键盘快捷键开始说起。比如说，按下R，可以激活矩形绘制工具，E可以用来绘制椭圆等等。

就实现而言，这意味着快捷方式管理器会“重播”这些“键盘事件”，也就是说，将它们传递到Inkscape中，然后执行命令。

在小哥的设定中，用W和F替代了Inkscape默认的铅笔快捷键和曲线工具的快捷键P和B。

他说，在自己右手使用鼠标的时候，使用这些快捷键的会更舒服、更顺手一些。

基于用左手按快捷键的思路，他还将Z键设定为“取消”，Shift+Z设定为“删除”，X设定为很难按到的%等等。

组合键与常用样式

设定绘图样式， 是小哥使用Inkscape做的第二件事。他用来绘图样式很简单：

• 形状，比如矩形或者圆形，多为黑色、浅灰色、白色或透明的，在操作的时候，可以选择轮廓的线条。
• 线条（包括轮廓）大多是实线、点线或虚线。它们有些非常宽，有些也带着箭头。

整体如下图所示：

这些绘图的样式是小哥经常用到的，他希望能够快速调用起来。但是，使用Inkscape的快捷方式太麻烦了，需要很长的时间。比如，将下面的圆和方框的样式从黑色实边转换成灰色虚边：

你需要按下Ctrl+Shift+F打开样式面板，然后通过鼠标点击相应的按钮，来改变每个对象的样式。而且，在Inkscape的快捷方式设定中，根本无法通过键盘做到这一点。

小哥认为，这太讨人嫌了。理想情况下，完成这一操作应该只需要几分之一秒。

这就是组合键发挥作用的地方。一个组合键就是一个快捷方式，有两个或多个按键组成。

比如，小哥同时按下S和F的时候，他的快捷方式管理器，就会对选定的对象使用实线笔画并进行灰色填充。想要笔划变粗？同时按下S+F+G就行了。

在这样的设定下，每个样式属性，都对应一个按键：S代表正常笔划，F代表灰色填充，G代表加粗，A代表加粗，D代表点线等等。

这些表格中的某些样式只响应一个键，比如左上角的样式：F代表只填充灰色而不改变笔划。这可能带来快捷键冲突的问题。

比如按F也是用来调用曲线工具的快捷键。解决方式是空格+F，用空格来充当一个占位符。

使用这些组合键，之前的问题可以通过按几个键来解决了：

F+S，能够使矩形变成灰色，并应用实线边框。

F+H+E代表填充灰色和使用非常粗的虚线。

A+G+D则是增加箭头，并应用点线样式。

添加文本

绘图的另一个重要部分是添加文本。图形中通常会包含数学公式，小哥就想着能够使用自己在Vim里面设定好的“代码片段”。

为了实现这一点，他设定按T来打开一个小的Vim窗口，在这里可以输入LaTeX代码。在退出的时候，可以在Inkscape中插入一个文本节点：

正如上文所述，在文档中插如图时，可以用LaTeX来输入文本。如果想要立即插入文本怎么办？小哥说，可以用Shift+T来做到这一点：

这两种选择各有优缺点。小哥主要选择第一种方法， 因为文本是由LaTeX文档呈现的。

这意味着字体将始终匹配，并且可以使用文档中定义的宏。然而，一个缺点是文本的定位有时有点困难。

由于在Inkscape上很难看到最终结果，有时需要从Inkscape跳转到PDF阅读器上看结果，然后再回来微调。

保存和较少使用的样式

虽然组合键能够满足90%的使用需求。但小哥有时候还想玩点新花样：使用自定义的样式。

比如绘制光学领域的图形，就需要一个玻璃和射线的样式了。想要实现这一点，首先要在Inkscape 使用默认的快捷方式创建样式：

选择其中的一个对象，然后按下Shift+S就可以保存这些样式了。然后键入新样式的名称，比如“glass”，然后按回车键确认，之后就可以使用它了。

之后，只需要选择一个对象，按下S，并键入“glass”，就可以将相应的样式应用到这一对象上。而且，也没必要输入全名，如果“g”没有其快捷键，只需要输入“g”就行了，如果有，可以输入“gl”或者“gla”。

添加和保存对象

在小哥的设置中，最后一个部分是添加和保存对象。他说，自己可以用A来添加，然后用Shift+A来保存。例如，按A并输入“ec”，会添加一个椭圆曲线：

另一个例子是，按A并输入“dg”，会添加一个“键孔”，也可以使用“Ctrl+-”从给定的形状对其进行细分：

此外，还有一些图像涉及到2D和3D轴图像，在复分析以及微分几何中，会经常用到。

如果你想亲自尝试一下，你可以在这里下载Inkscape：

https://inkscape.org/

可以在GitHub上找到小哥管理图形的脚本，链接：

https://github.com/gillescastel/inkscape-figures

以及，小哥的Inkscape快捷方式管理器，链接：

https://github.com/gillescastel/inkscape-shortcut-manager

不过，这两个脚本，都只能在基于Linux的系统上工作。

小哥说， 第一个脚本应该可以开箱即用，而第二个脚本可能不行。

最后附上原博客地址：

https://castel.dev/post/lecture-notes-2/#
